COMPACT-LINE
Der kompakte AC-Antrieb von BLEMO® – vektorgeregelte Frequenzumrichter von 0,18 bis 15,0 kW
Die konsequente Weiterentwicklung der COMPACT-LINE-Frequenzumrichter haben mit dem Frequenz-umrichter ER22 ein neues absolu-tes Highlight erfahren. Basierend auf den bewähr-ten Funktionen aller bisherigen Frequenzumrich-ter-Generationen dieser Reihe stößt die aktuelle Neuentwicklung die Tür in völlig neue Dimensio-nen auf. Für die Anpassung an möglichst viele Anwendungsfälle unter Wahrung benutzer-freundlicher Übersichtlichkeit ist die Menüstruk-tur in drei Ebenen unterteilt, wobei die Ebene 1 mit der vom Frequenzumrichter ER21 bekannten Be-dienoberfläche identisch ist. Die Ebenen 2 und 3 dienen der Lösung anspruchsvollster antriebs-technischer Aufgaben.
Zur Optimierung des Betriebs wurden im Fre-quenz-umrichter ER22 zahlreiche Funktionen er-weitert bzw. völlig neu geschaffen. Die Bremsan-steuerung mit Bremslogik und Endschalterverwal-tung gehören nun zur Standardausrüstung. Die Programmierung und Verknüpfung mehrfach be-legbarer Ein- und Ausgänge erschließt völlig neue Anwendungsbereiche. Weitere Neuheiten: Motorpotentiometer-Funktion und bipolarer Soll-werteingang +/- 10V sowie die auf 500 Hz ange-hobene maximale Ausgangsfrequenz. Die Feld-busse CANOpen und Modbus sind bereits inte-griert. Die Leistungsstufen 0,18/0,55/1,1 kW wur-den ergänzt.

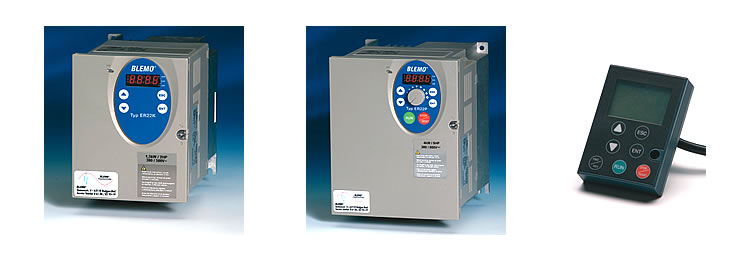

Der Frequenzumrichter ER22 in Schutzart IP41 ist jetzt in zwei Versionen ER22-…K und ER22-…P lieferbar. Der Frequenzumrichter ER22-…K wird wie der Frequenzumrichter ER21-…K mit vier Tas-ten zur Programmierung ausgeführt. Beim Fre-quenzumrichter ER22-…P sind im Display zusätz-lich ein Sollwertpotentiometer, Start- und Stop-/Re¬set¬knopf integriert. Als Anschlußmöglichkeiten an die unterschied-lichsten Netzspannungen in aller Welt stehen zur Verfügung: 1~ und 3~200-240 V, 3~ 380-500 V so-wie 3~ 525-600 V.
Die Frequenzumrichter der ER22-Reihe haben einen Netzfilter im Gerät integriert, sind CE-gekennzeichnet gemäß der EU-Niederspannungs- und EMV-Richtlinie und ent-sprechen der geltenden Produktnorm für Fre-quenzumrichter EN 61800-3.
